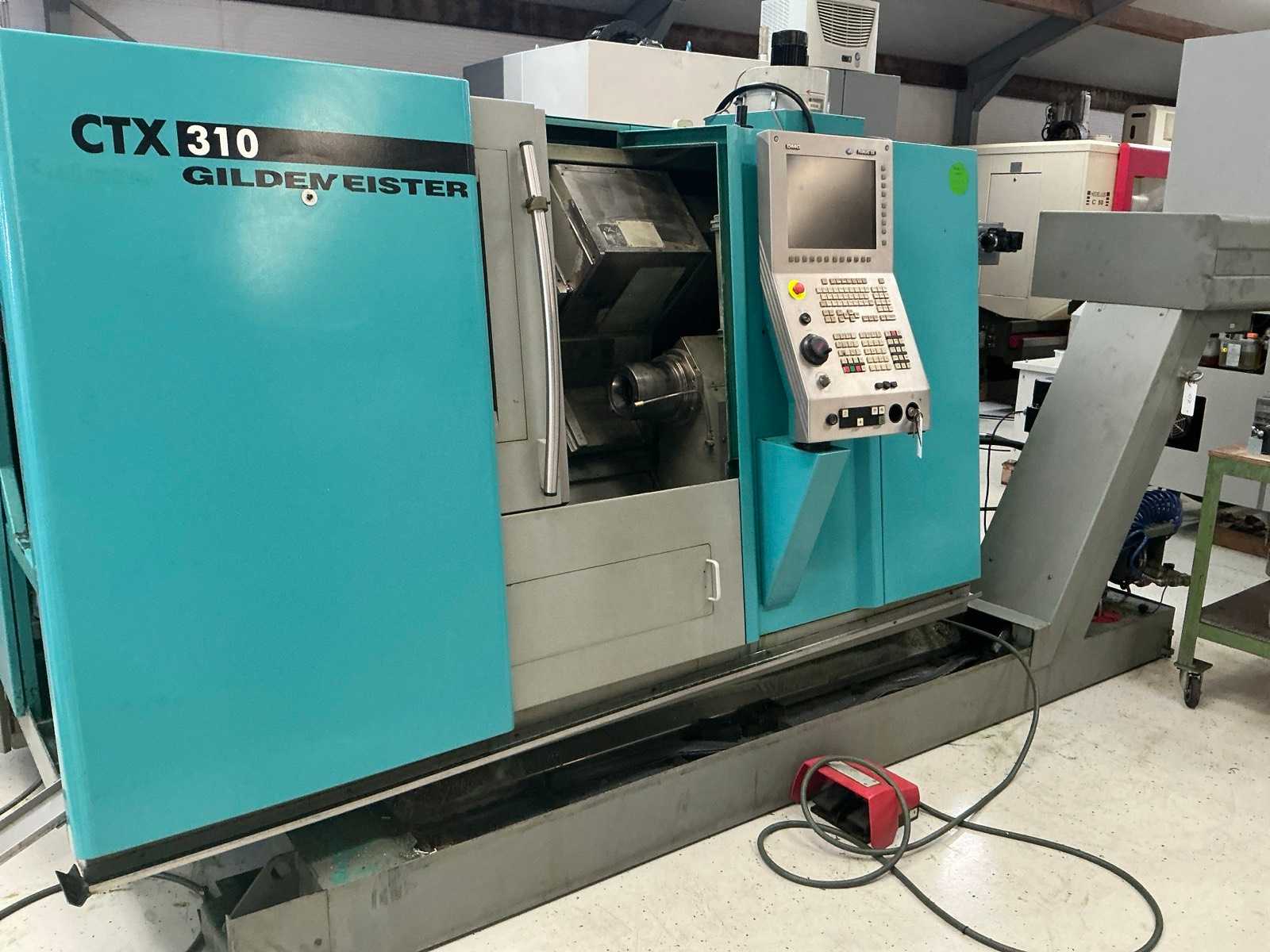

Gildemeister – 2007 – CTX310 V6 – CNC lathe

Sub spindle
Driven tools
Y-axis

Technical Details
Drehdurchmesser max. 246 mm
Drehlänge max. 445 mm

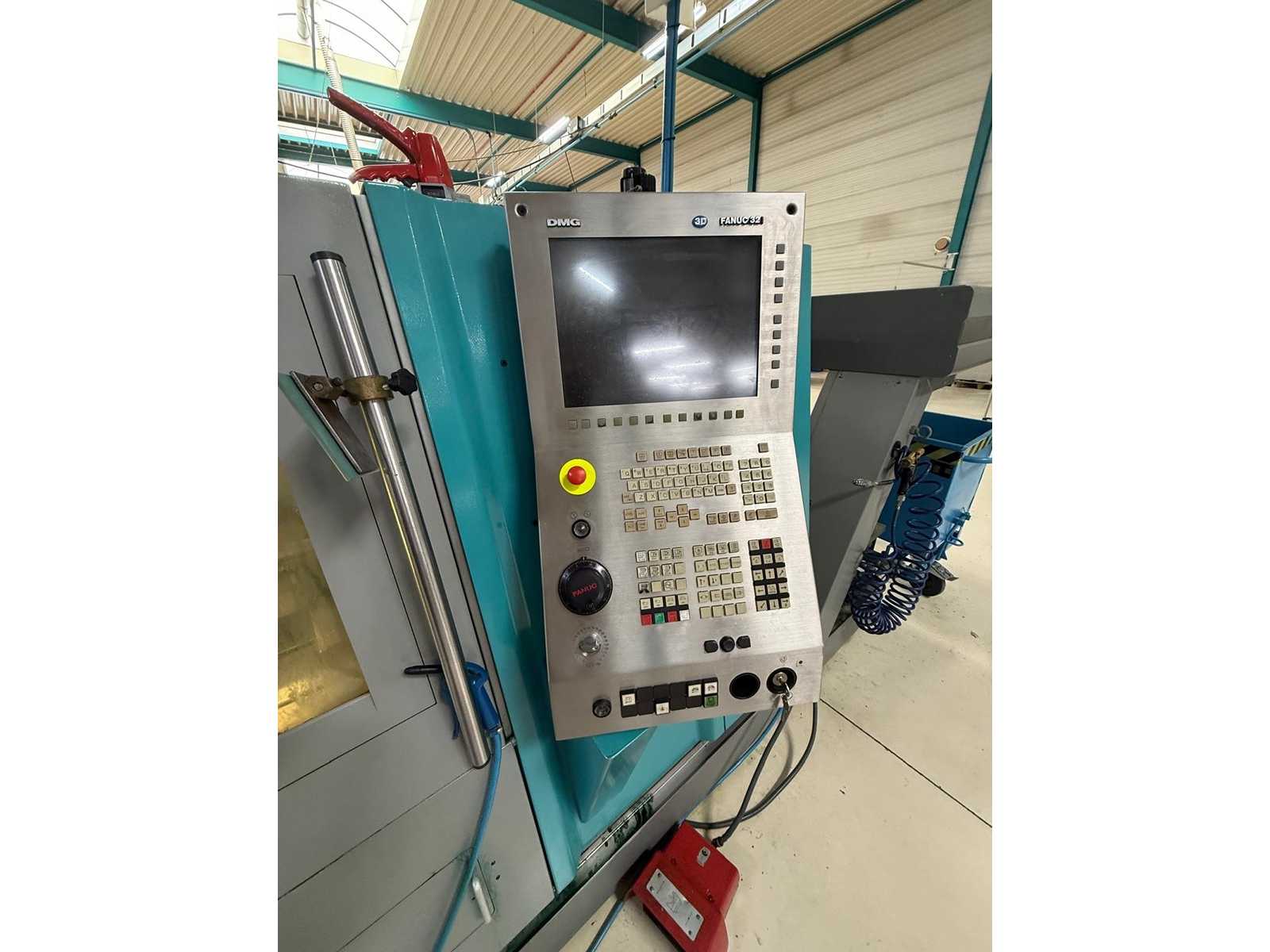

Supporting Fanuc 32 iS
Distance between Spitzen 665 mm
Spitzenhöhe 365 mm
Length diameters over bed 500 mm
Length diameters over shelf sections 375 mm
Standard diameter 170 – 210 mm

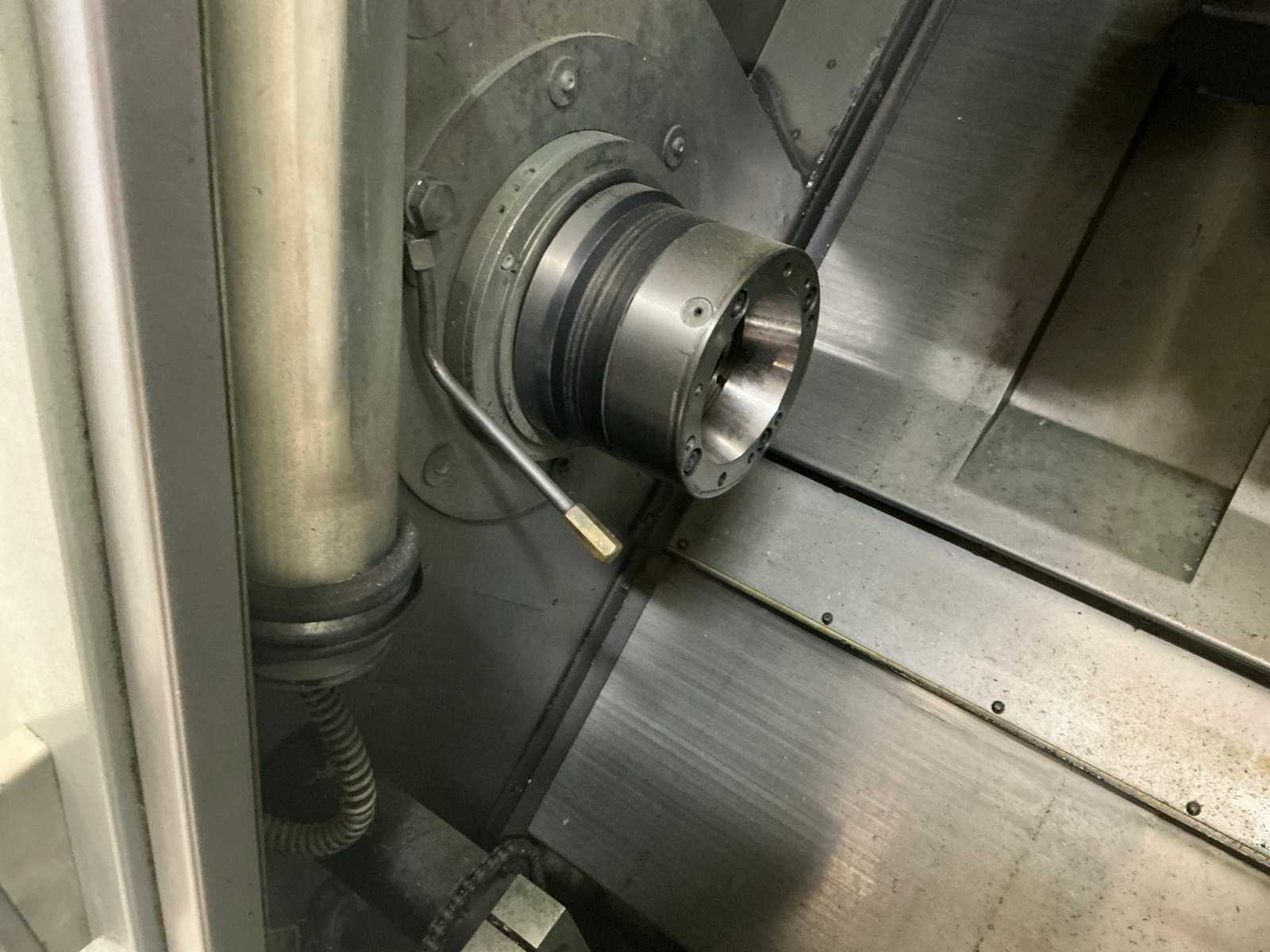

Main spindle:
Max. Drehzahl Main Spindle 6,000 min/-1
Antriebsleistung – Main spindle 12 kW
Max. torque 115 Nm
Spindle bearing diameter: 100 mm
Spindle drilling 73 mm
max. Useless rod diameters 50 mm
C-Achse 0.001 °
Spindle head FL 140 h5
max. Futterdurchmesser 170 – 210 mm
Futterdurchmesser ( – ) mm
Gegenspindle:
Max. Drehzahl Gegenspindle 6.000 min/-1
Antriebsleistung – Gegenspindle 7.5 kW
Max. torque 48 Nm
Spindle bearing diameter: 90 mm
Spindle drilling 44.5 mm
max. Useless rod diameters 37 mm
C-Achse 0.001 °
Spindle head FL 140 h5
max. Futterdurchmesser 170 mm
Futterdurchmesser ( – ) mm
Transport:
x-Achse 140 mm
y-Achse 80 (+/- 40) mm
z-Achse 450 mm
c-Achse 360°
Verfahrweg Gegenspindle Z2: 440
